Solution LINA CEE

Solution LINA aux conditions de CEE.

3.1 Synthèse

3.2 Acquisition de mesures en automatique

Pour acquérir des mesures en automatique au pas de temps de 10 minutes maxi :
La solution LINA :

• Fréquence d’acquisition de la fonction : Courbe ou Compteur

La fréquence d’acquisition de la fonction peut être configurable de 1s à 600s (Soit 10 minutes) dans l’édition de la donnée.

Édition de la fonction : Courbe ou Compteur

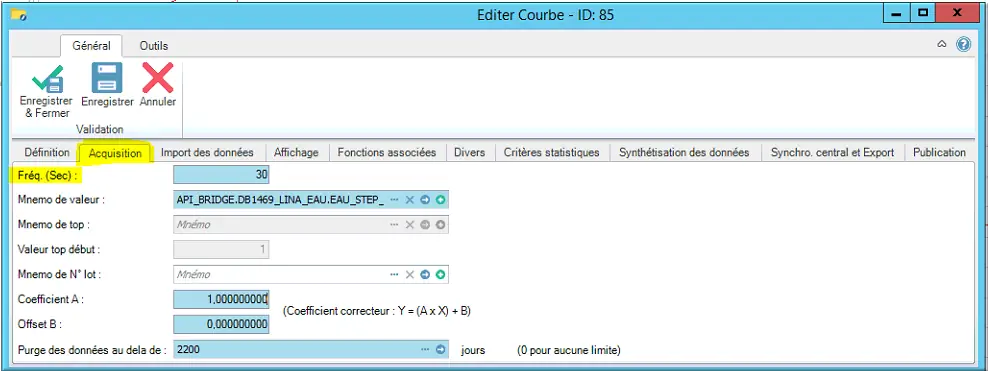

Figure 9 : Éditer Courbe onglet Acquisition

3.3 Affichage des IPE sur un intervalle

La solution LINA :

• Vue multifonctions
• Suivi des courbes
• Suivi des compteurs

La vue multifonction permet d’afficher les courbes est les compteurs sur un même graphique. Il est possible de naviguer dans le temps avec la date de début et la date de fin et également de choisit un intervalle de temps.

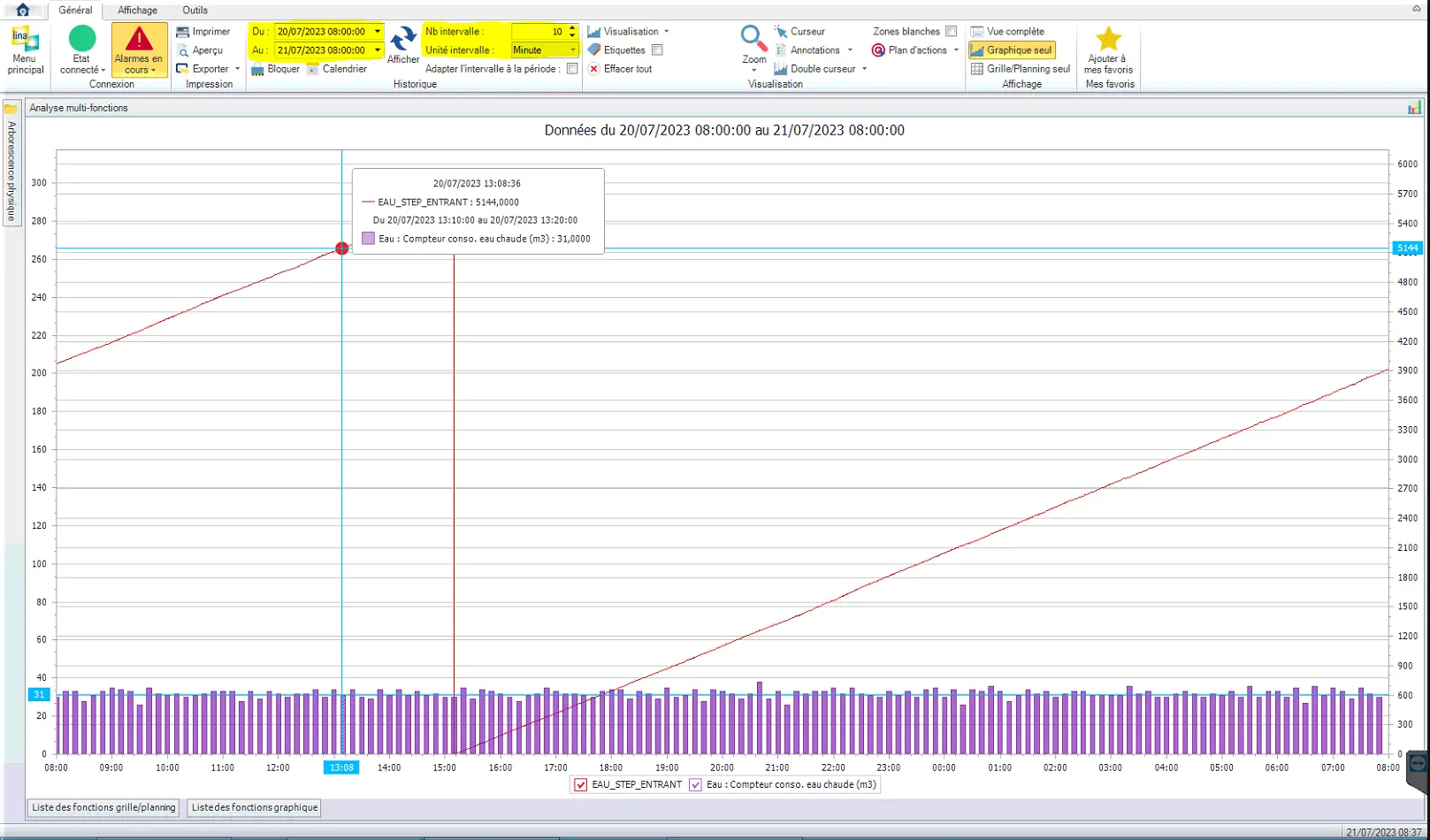

Figure 10 : Vue multi fonction

Même principe pour le suivi des courbes et des compteurs :

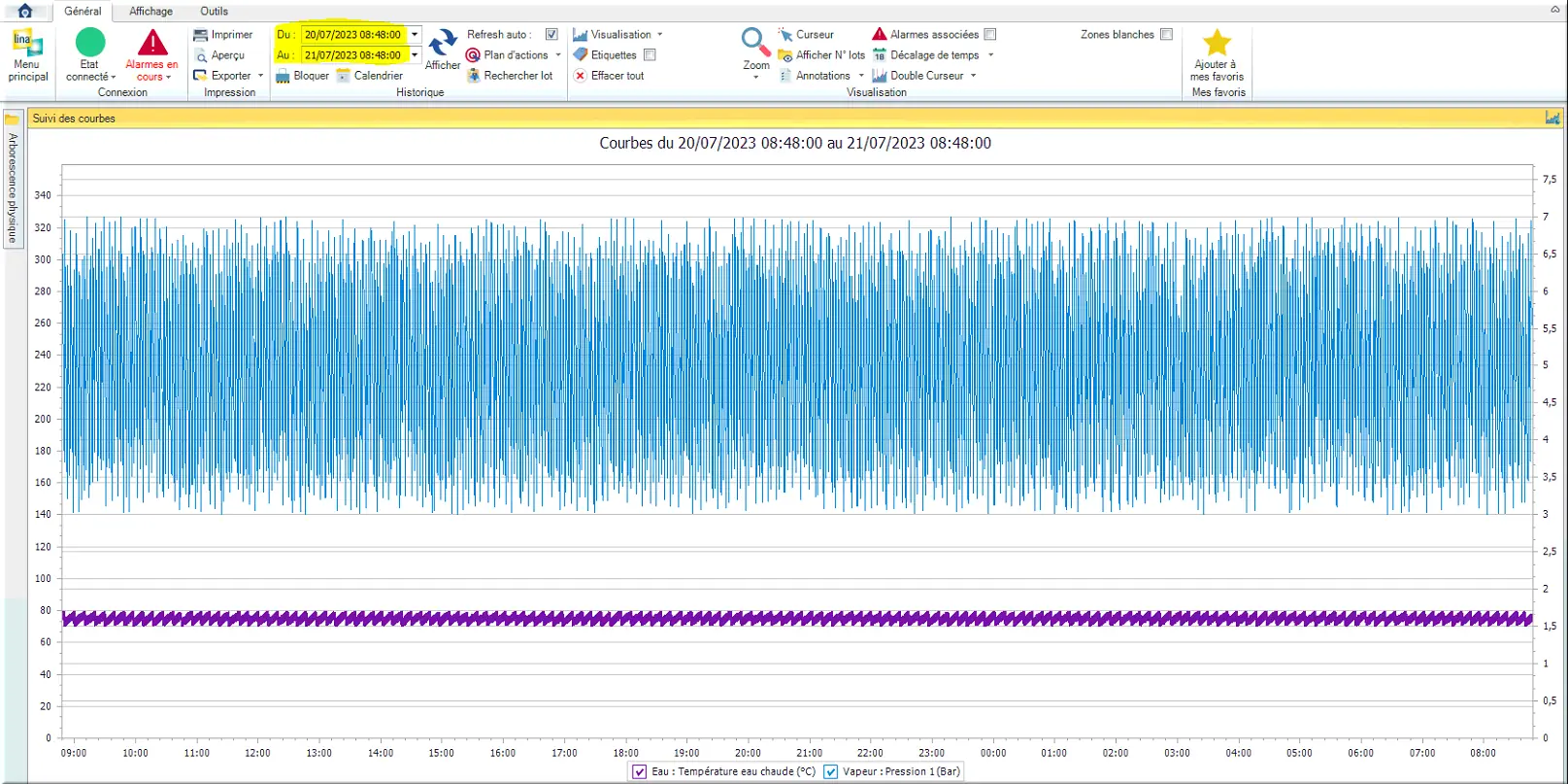

Figure 11 : Suivi des courbes

Figure 12 : Suivi des compteurs

3.4 Accessibilité par utilisateur des IPE

La solution LINA :

• Gestion des utilisateurs
• Gestion des permissions des rôles
• Permissions des arborescences des rôles

Chaque utilisateur est affecté à un ou plusieurs rôles, ce qui permet d’avoir pour chaque utilisateur une personnalisation pour accéder aux IPEs qui le concerne. Chaque utilisateur doit se connecter avec un mot de passe.
La configuration de ces rôles passe par :

• La configuration des permissions : cela permet de personnaliser les fonctions utilisables par l’utilisateur.
• La configuration des permissions des arborescences : cela permet de personnaliser les dossiers consultables par l’utilisateur

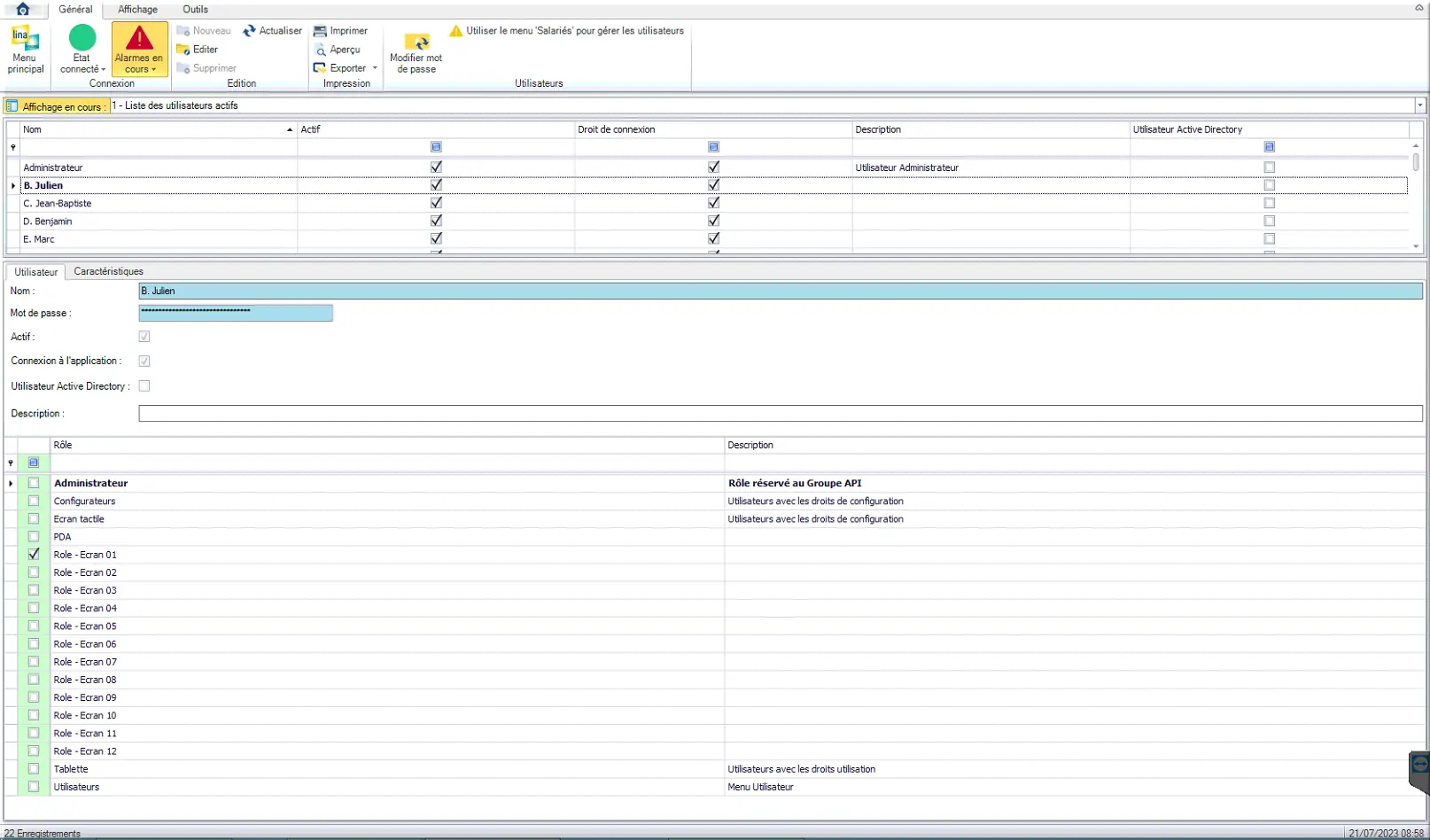

Figure 13 : Gestion des utilisateurs

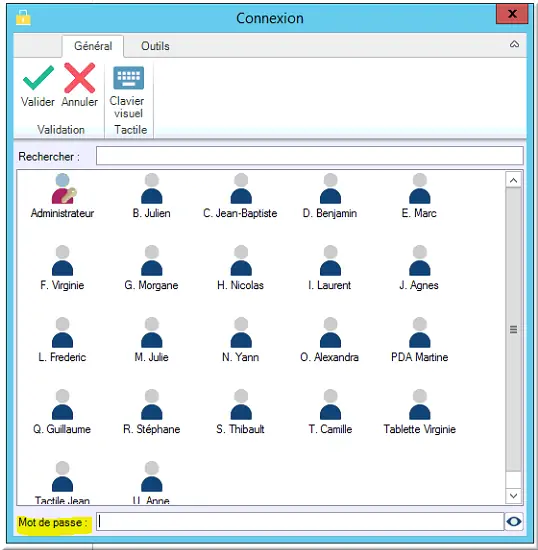

Figure 14 : Connexion d’un utilisateur

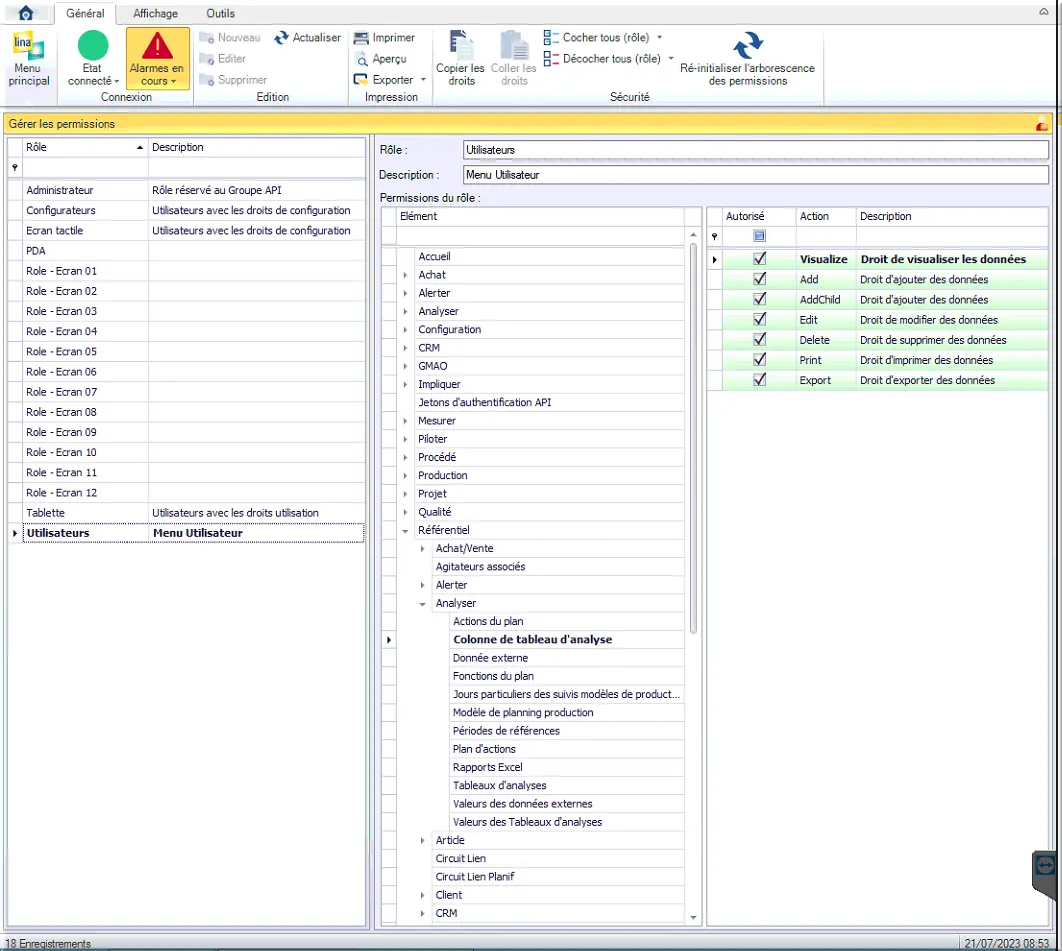

Figure 15 : Gestion des permissions des rôles

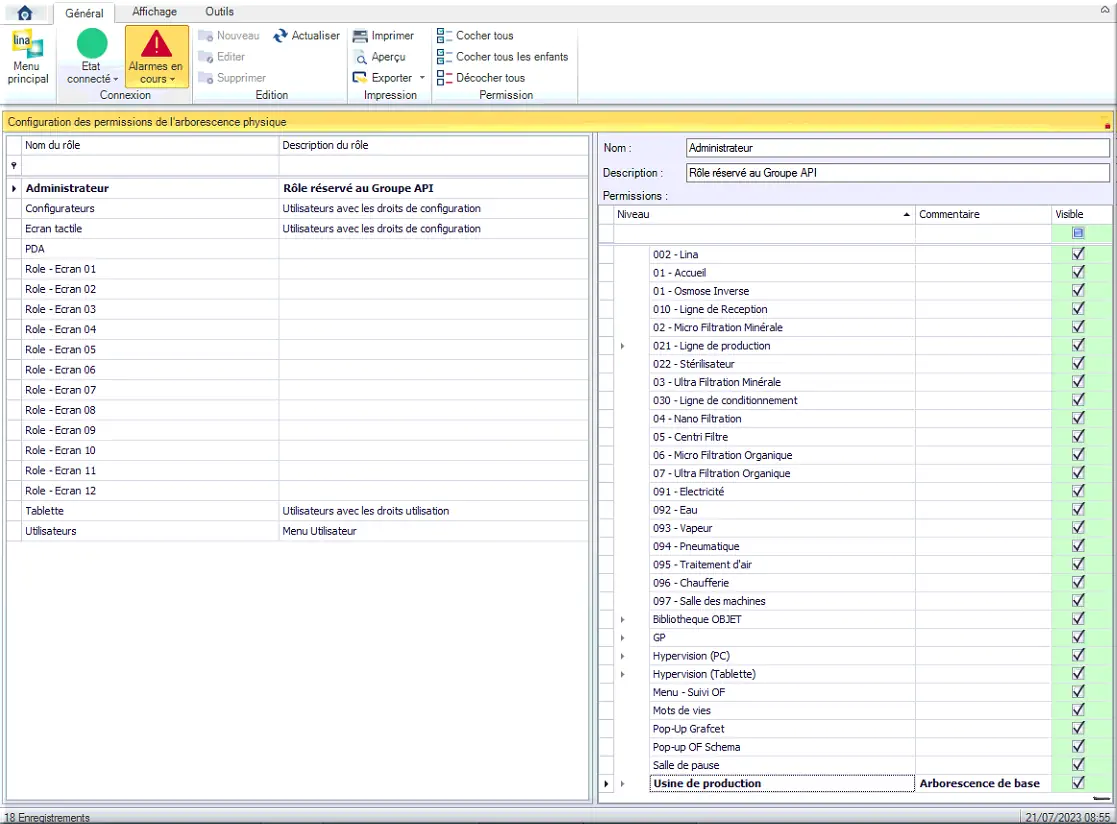

Figure 16 : Permissions de rôle par arborescence

3.5 Saisie manuelle des données de production

Il y a une possibilité de saisie manuelle quotidienne des données de production :
La solution LINA :

• OF
• Données externes
• Courbes manuelles
• Compteurs manuels

La première méthode : Passer par les OF
La récupération des informations de production des OF en faisant une déclaration manuelle ou en récupérant depuis un logiciel tiers les informations. Le point fort de cette méthode est la traçabilité complète de la production : Quantité, Ligne, date de début et de fin, etc.

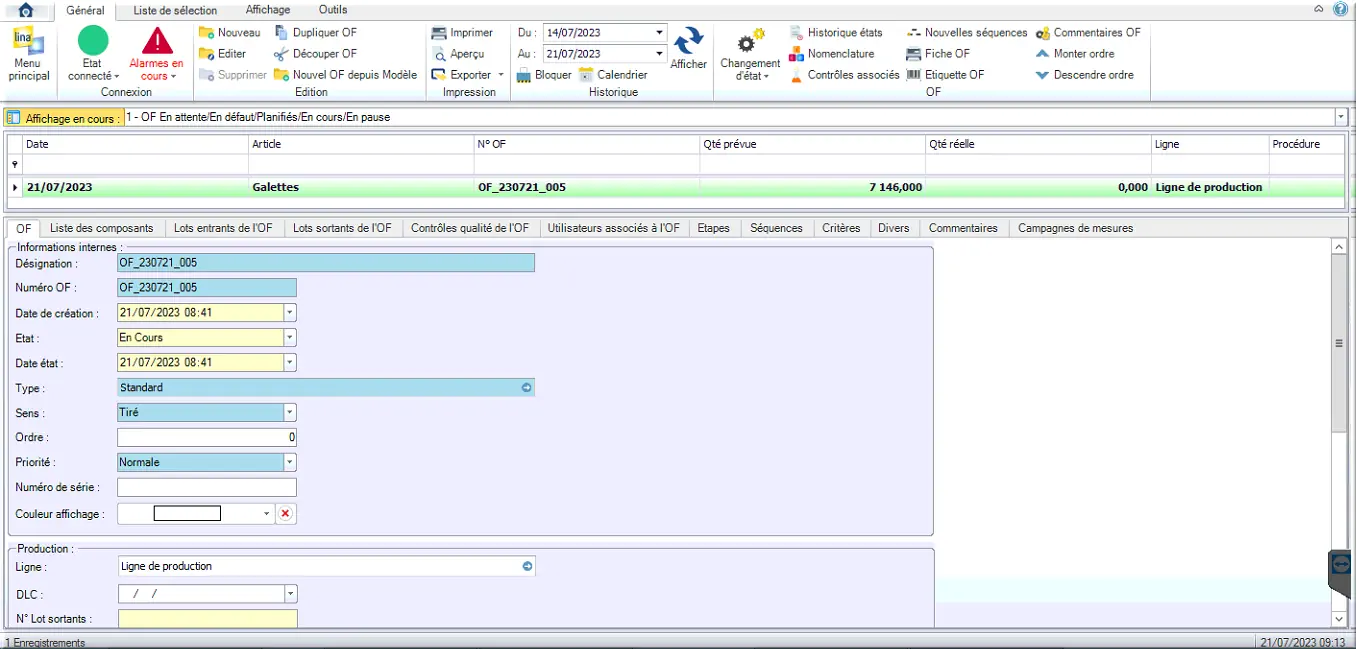

Figure 17 : Suivi des OF

La deuxième méthode : Les données externes
La saisie de la donnée dans une variable. Le logiciel trace chaque changement de valeur et peut être rétroactif

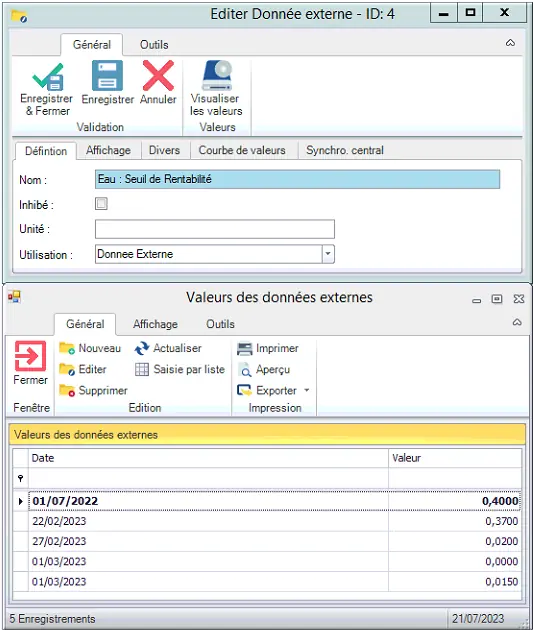

Figure 18 : Valeur de donnée externe historisée

La dernière méthode : Les courbes et les compteurs manuels
Il est possible de créer des courbes et des compteurs manuels et de renseigner manuellement les données.

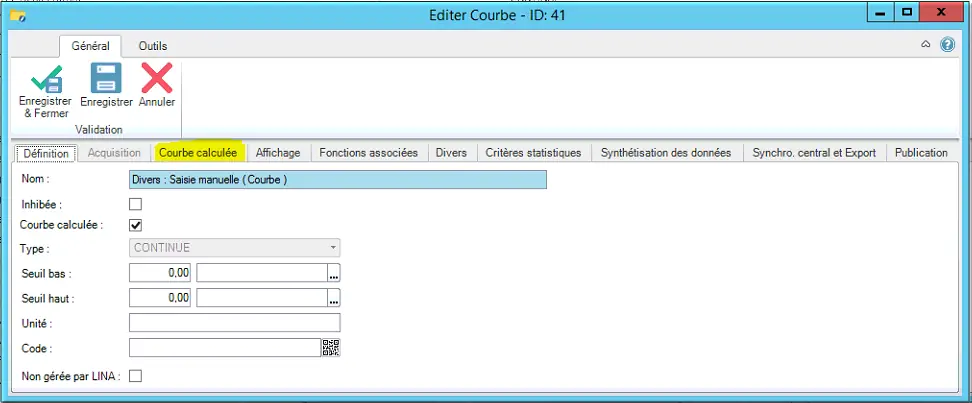

Figure 19 : La déclaration d’une courbe manuelle

Écran d’Hypervision de saisie d’une valeur de la courbe :

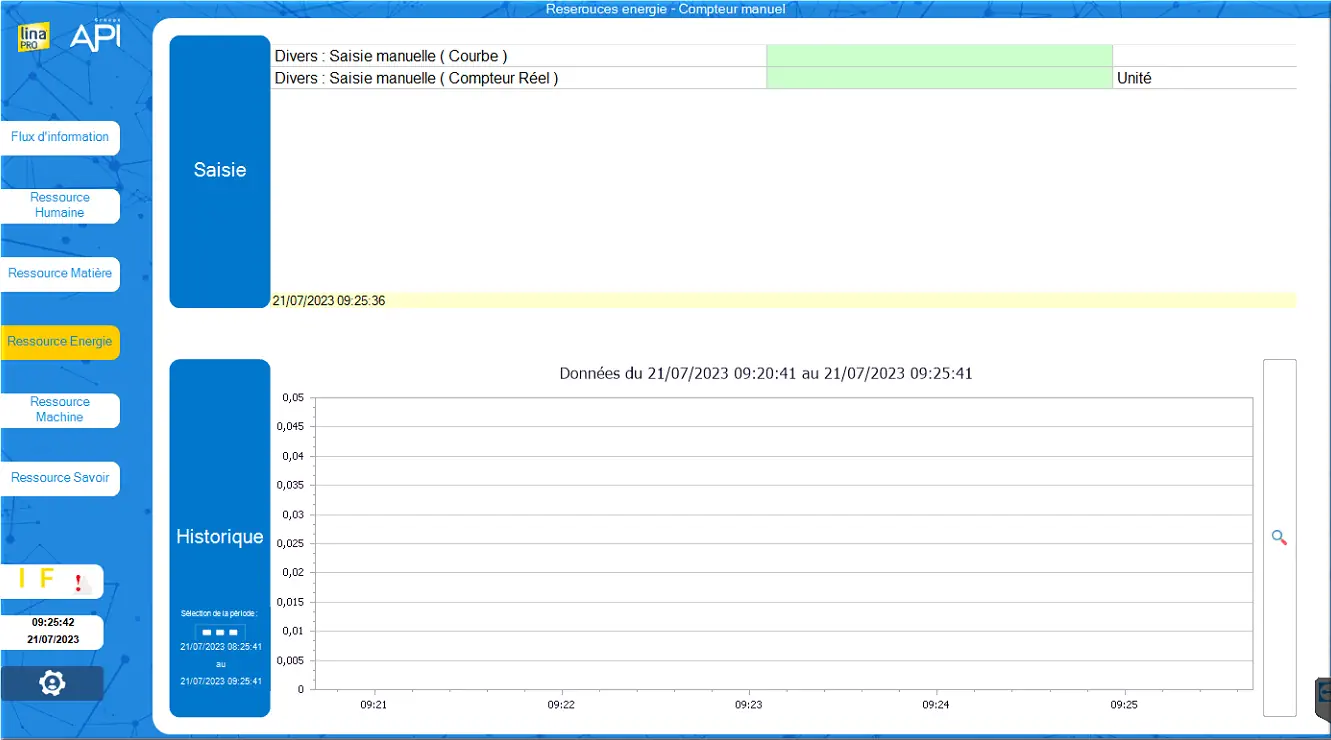

Figure 20 : Hypervision de saisie de valeur

3.6 Réalisation de calcul IPE

Comment réaliser le calcul de l’indice de performance énergétique IPE :
La solution LINA :

• Courbes calculées
• Compteurs calculés
• Tableaux d’analyses

Les courbes et les compteurs calculés :
Il est possible de déclarer les courbes et les compteurs calculés dans LINA.

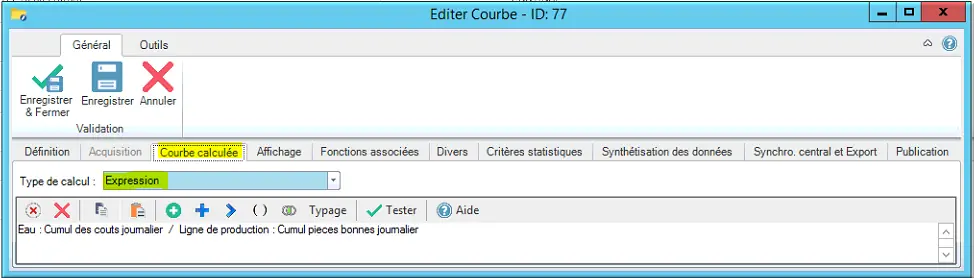

Figure 21 : Configuration d’une courbe calculée

Tableau d’analyses :
A partir d’un tableau d’analyses , il est possible de créer un tableau complet avec les données utiles et de faire une donnée expression.

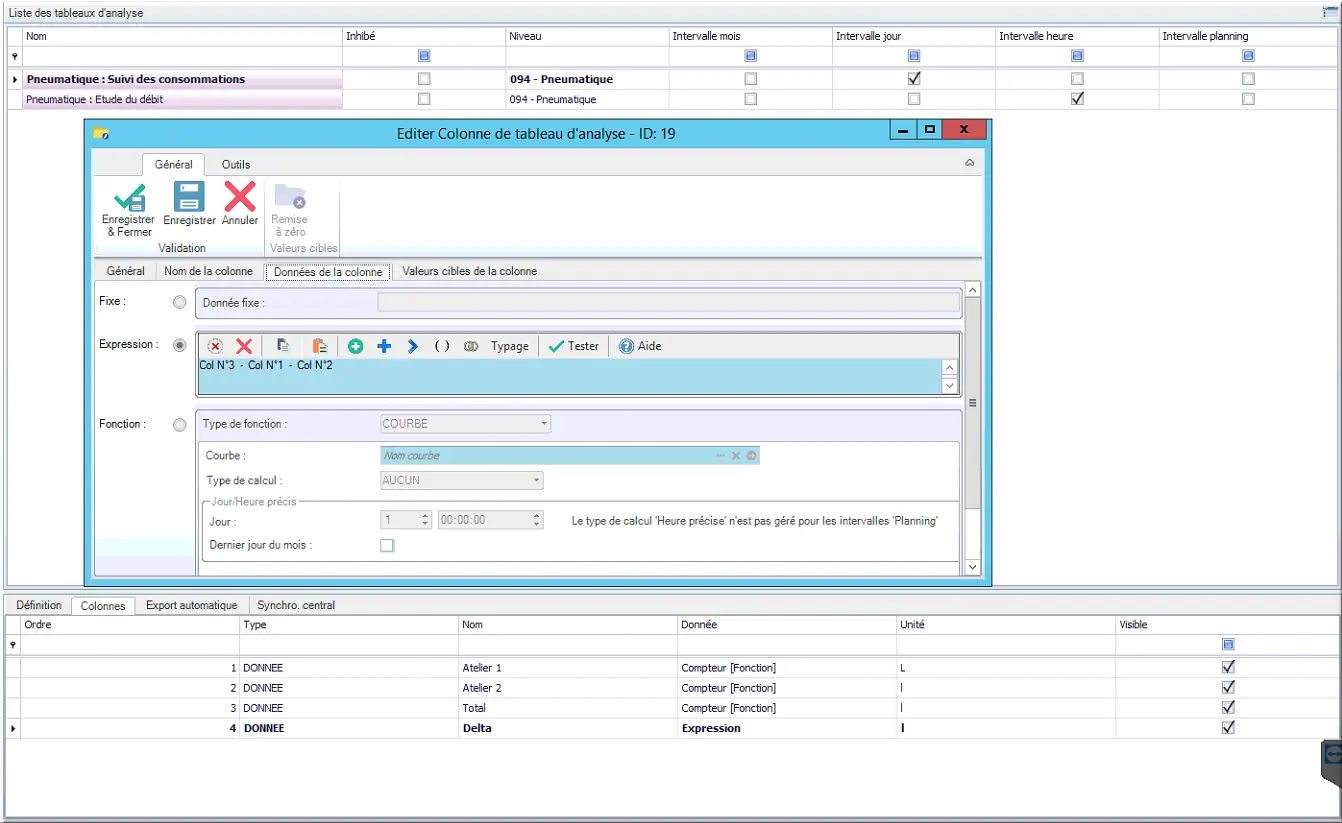

Figure 22 : Configuration d’un tableau d’analyse

3.7 Réaliser des calculs statistiques

Comment réaliser des calculs statistiques : moyenne, valeur mini, valeur maxi et écart type :
La solution LINA :

• Tableau d’analyse
• Suivi des courbes
• Suivi des compteurs

Dans le suivi des courbes et des compteurs, il est possible d’utiliser la fonction double curseur. Cette fonction permet de positionner deux curseurs dans le temps et un pop donne les informations sur la moyenne, le max, le min et l’écart type. Il est possible d’afficher les courbes statistiques.

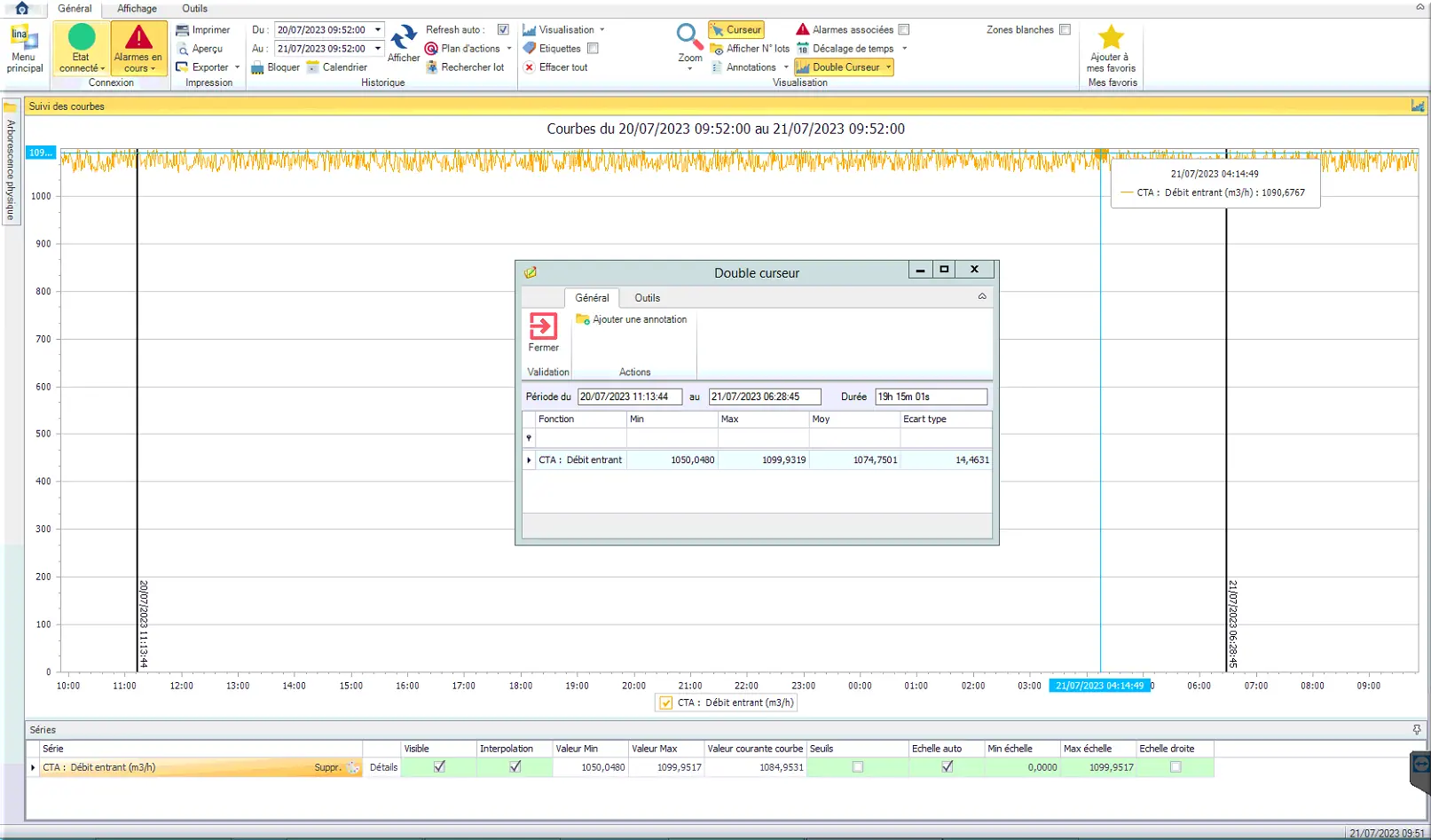

Figure 23 : Le double curseur

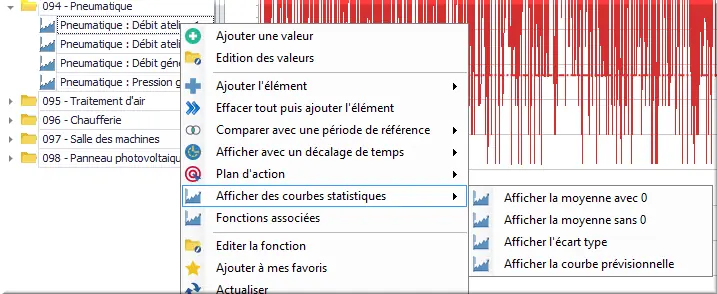

Figure 24 : Les courbes statistiques

Dans un tableau d’analyse, il est possible de créer des colonnes pour chaque type de calculs par une même donnée primaire : Valeur max, Valeur min, Moyenne, Écart type.

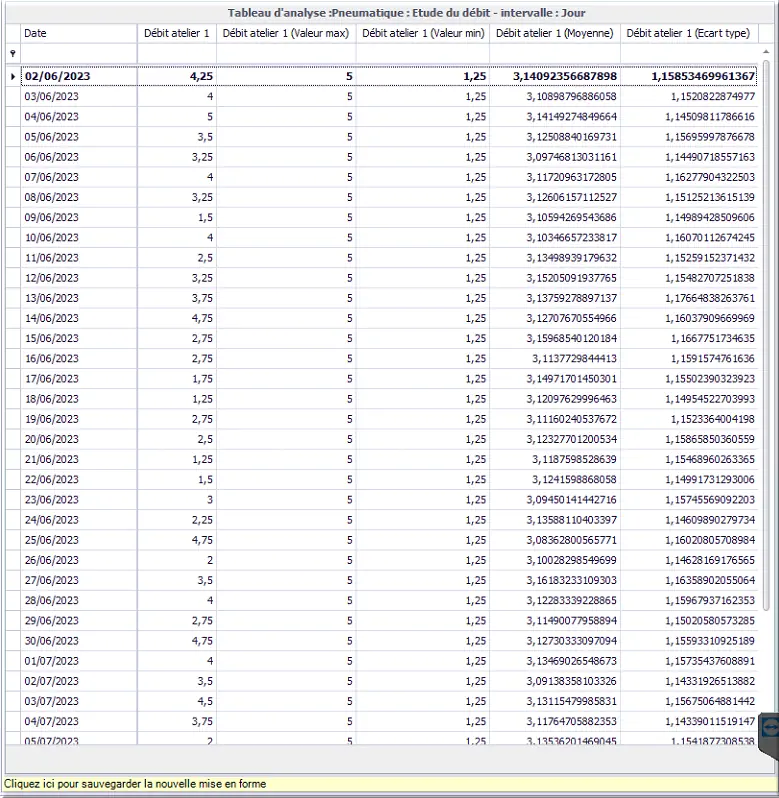

Figure 25 : Un tableau d’analyse

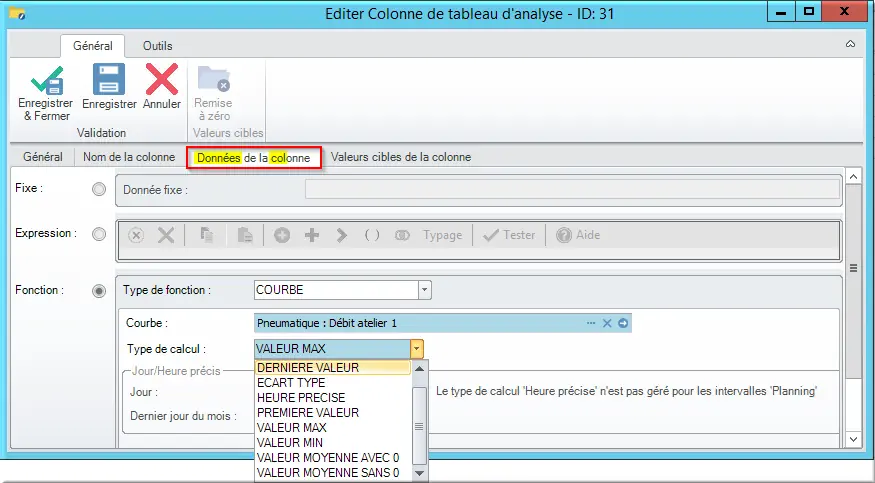

Figure 26 : Configurer Données de la colonne

3.8 Suivi des IPE

Assurer le suivi des IPE en heure, semaine, jour, mois, année :
La solution LINA :

• Tableaux d’analyses

Sur le tableau d’analyses, il est possible de choisir les intervalles de calculs (Heure / jour / mois) et à travers le mode planning « Semaine » et « Année ».
Il y a une évolution en cours pour avoir « Semaine » et « année » natif dans le tableau comme heure / jour/ mois.

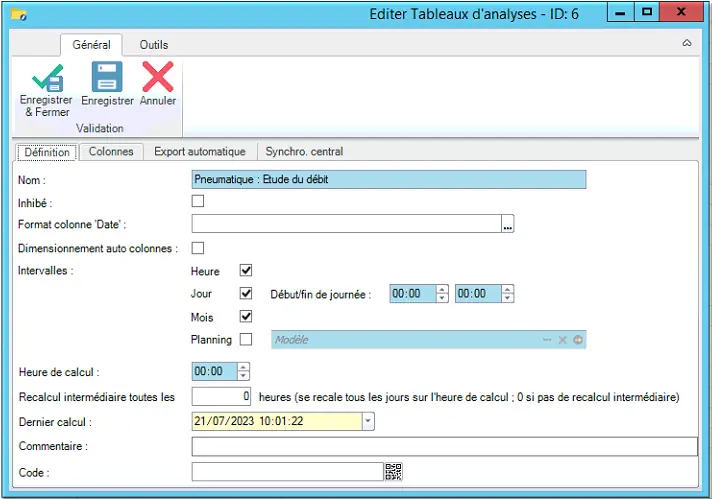

Figure 27 : Choix intervalle d’un tableau analyse

3.9 Historisation des données annuelles

Historisation des données sur une année glissante :
La solution LINA :

• Suivi des courbes
• Suivi des compteurs

Dans le suivi des Coubes et des compteurs, il est possible de mettre une date d’un an pour voir l’historique.

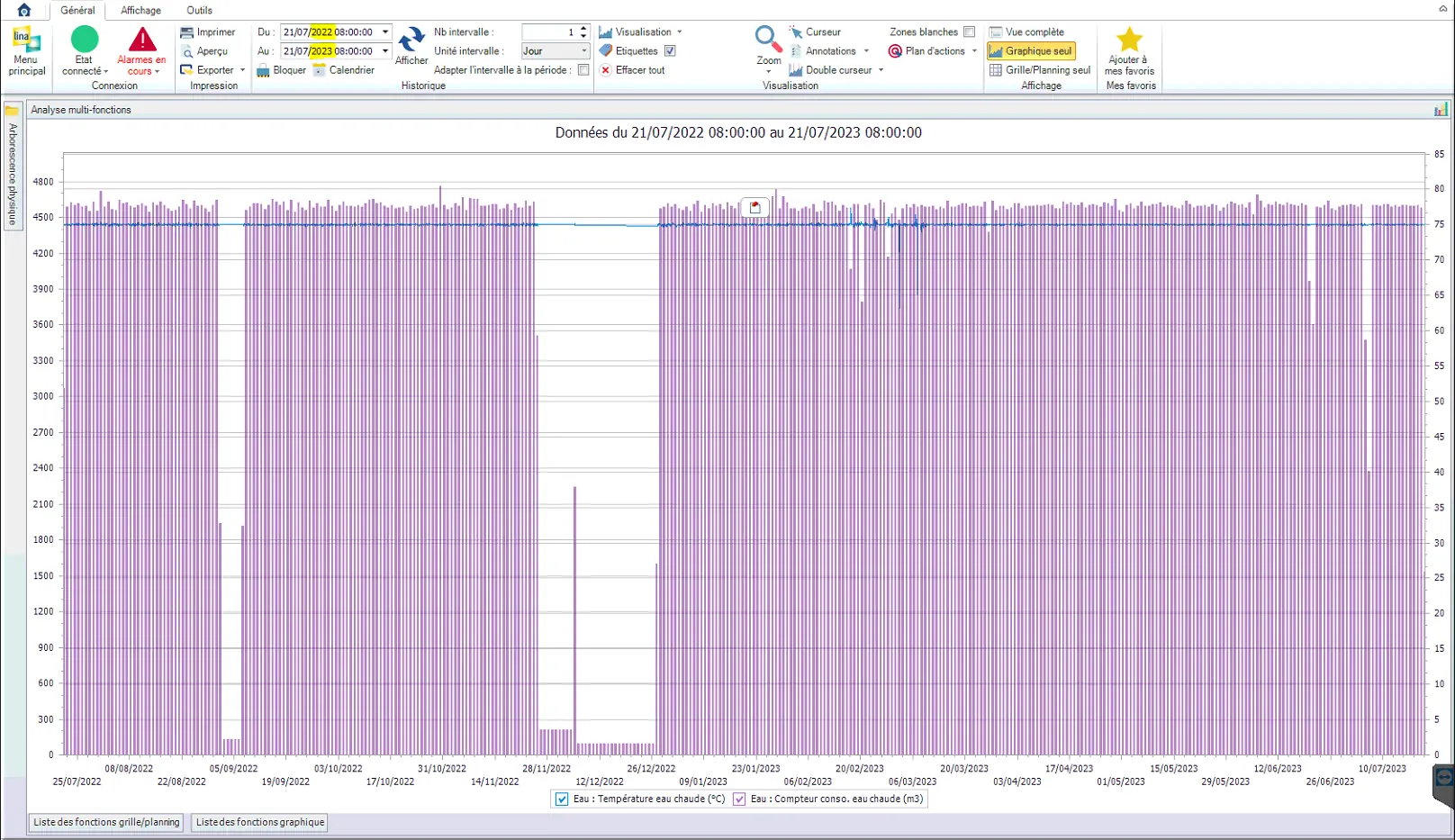

Figure 28 : Affichage sur un an

3.10 Historisation de données synthétisées

Historisation des données sur une durée de 6 ans sur une journée :
La solution LINA :

• La gestion de la synthétisation de la donnée
• La gestion de l’archivage des données

Il y a deux fonctions à utiliser :

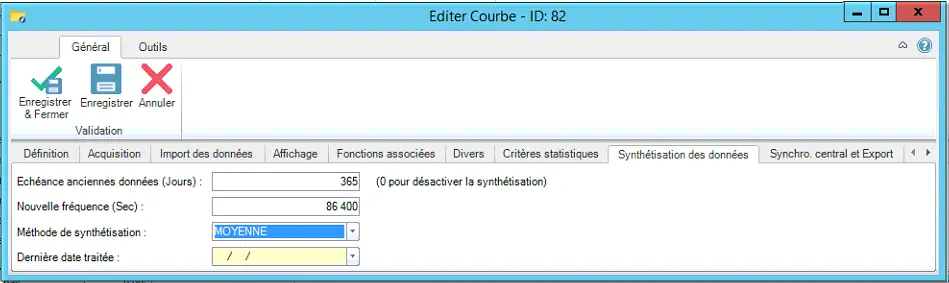

• La synthétisation des données permet de réduire le nombre de données stocké en passant d’une donnée tous les 10 mins à une donnée par jour. Aller dans l’onglet synthétisation des données et de configurer l’échéance et la nouvelle fréquence.

Figure 29 : Choix intervalle du tableau analyse

• L’archivage des données permet de supprimer en automatique.

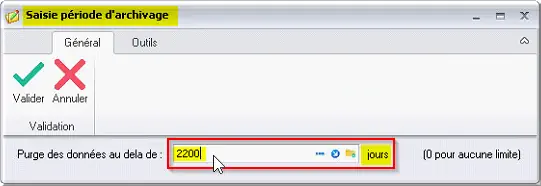

Figure 30 : Configuration pour 6 ans

6 ans = 2200 jours

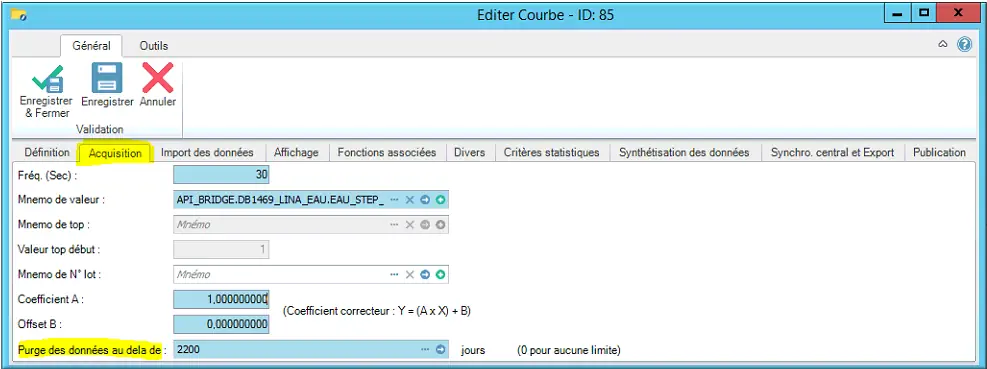

Figure 31 : Affectation de la période à la donnée

3.11 Élaborer des synthèses dans des rapports

Élaboration de synthèses sous forme de rapports périodiques :
La solution LINA :

• Tableau d’analyses
• Rapport Excel

Le tableau d’analyses peut être exporté automatiquement.

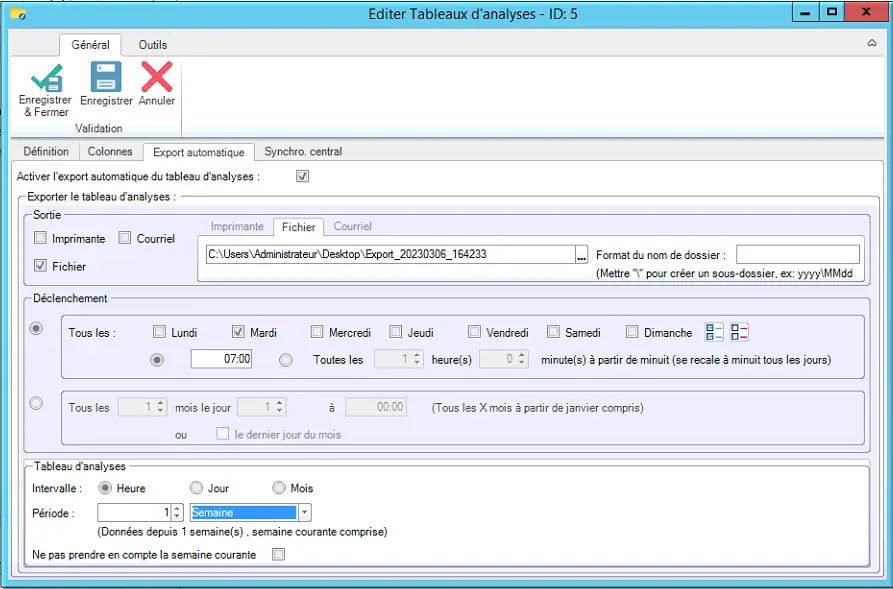

Figure 32 : Configurer l’export tableau d’analyse

Il est possible de réaliser un rapport de synthèses sur d’un rapport Excel personnalisable.

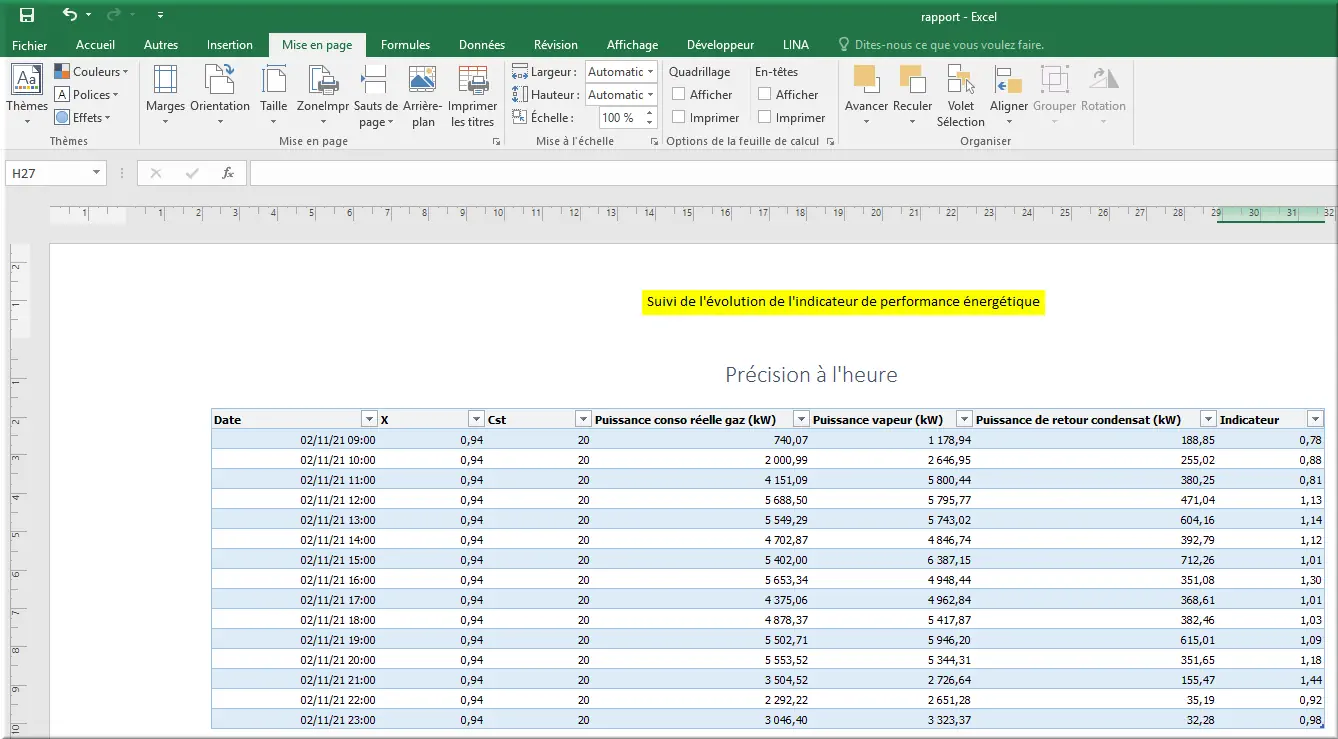

Figure 33 : Un rapport Excel

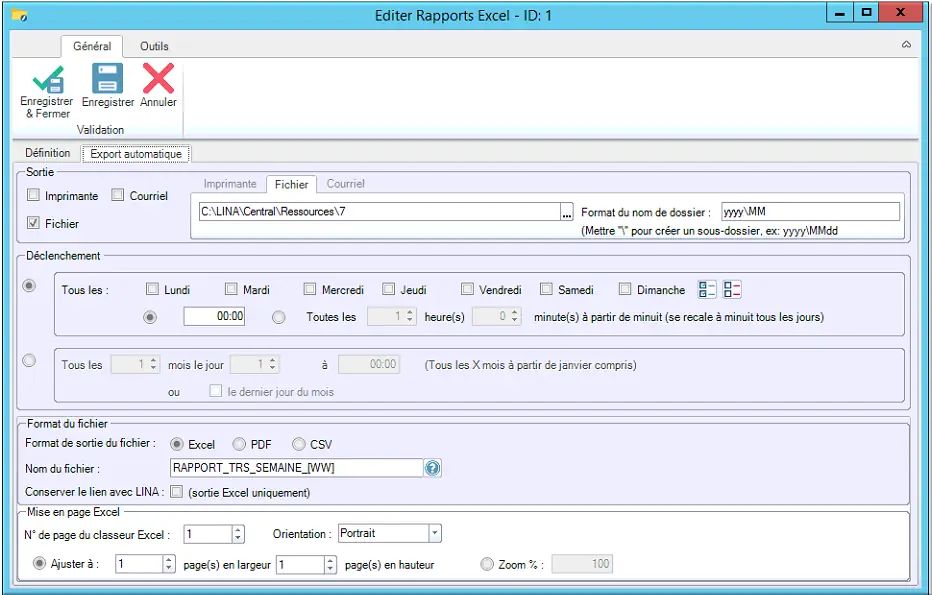

Figure 34 : Configurer l’export d’un rapport Excel

3.12 Gestion des alarmes sur IPE sur seuils

Gérer des alarmes sur IPE par rapport à des seuils et alerter des utilisateurs par mail :
La solution LINA :

• Alarmes calculées
• Scénario d’alarme

Il est possible de créer des alarmes calculées sur IPE à par des fonctions primaires (Courbes / compteurs) à des seuils fixes ou dynamiques. Dès qu’on est à plus de 10 min hors des seuils, l’alarme se déclenche.

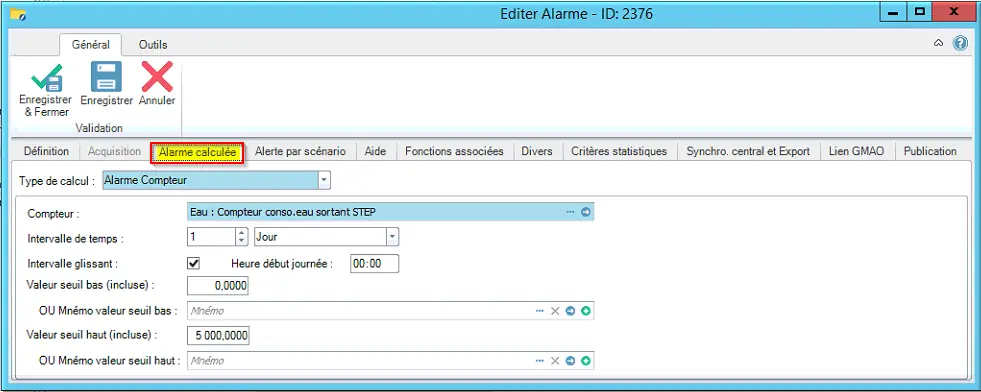

Figure 35 : Configuration d’une alarme calculée

LINA permet ensuite d’avertir les utilisateurs par mail ou par SMS avec un nombre de relances fixé à chaque déclenchement d’alarme grâce au scénario d’alarme.

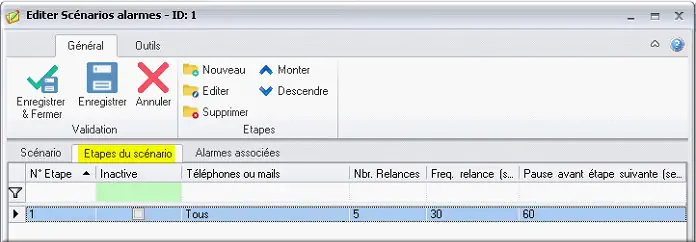

Figure 36 : Les scénarios d’alarmes

3.13 Comparaison à des valeurs références

La solution LINA :

• Suivi des courbes
• Suivi des compteurs

Dans le suivi des courbes et des compteurs, il est possible de comparer avec une période de référence.

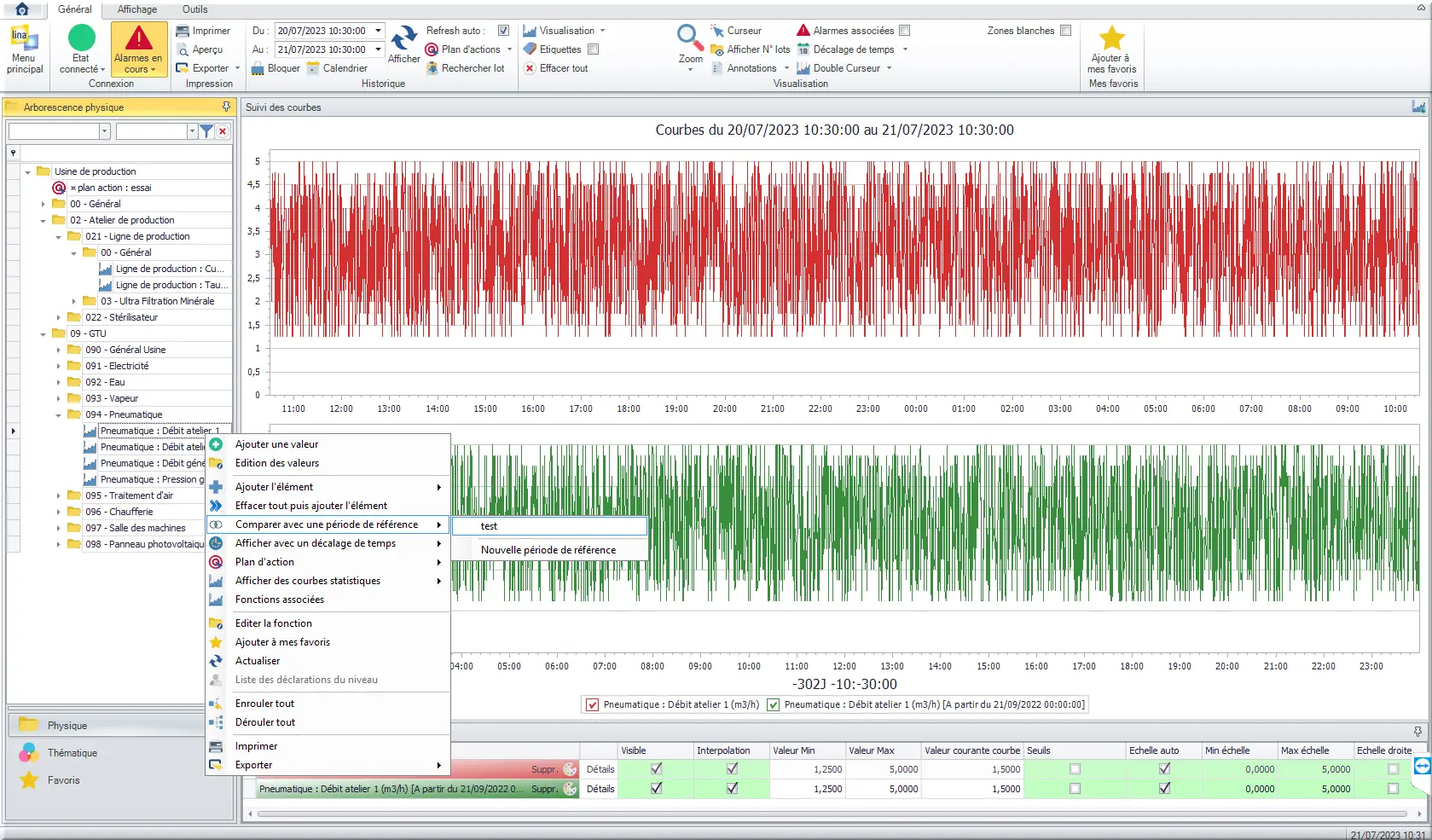

Figure 37 : Période de référence
